310142_L_TENUTA STANDARD_Saldare Di Testa (B.W.) Secondo BS-OD (ASTM A-270)
Valvola a sfera a TRE vie 4 guarnizioni con foratura sfera a “L”
Organo di comando: Leva inox
Attacco: a Saldare di Testa (B.W.) secondo BS-OD (ASTM A-270)
Passaggio: Totale
Materiale: Aisi 316L (1.4404)
Misure: DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

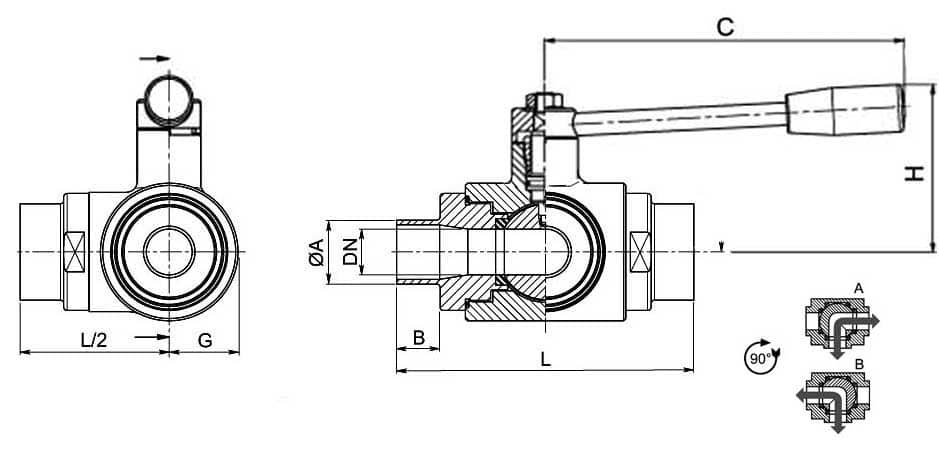

| DN | Ø A | B | L | G | C | H | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 12,7 X 1,65 | 17 | 108 | 22,5 | 110 | 60 | 100 | - | 310142 6A710 3D |
| 15 | 19,05 X 1,65 | 18 | 118 | 26 | 110 | 65 | 100 | - | 310142 6B910 3D |
| 20 | 25,4 X 1,65 | 19 | 130 | 30 | 160 | 70 | 100 | - | 310142 6D710 3D |
| 25 | 25,4 X 1,65 | 19 | 140 | 35 | 160 | 80 | 64 | - | 310142 6D810 3D |
| 32 | 38,1 X 1,65 | 19 | 156 | 42,5 | 190 | 95 | 64 | - | 310142 6J910 |
| 40 | 38,1 X 1,65 | 19 | 172 | 50 | 190 | 110 | 64 | - | 310142 6K110 3D |
| 50 | 50,8 X 1,65 | 19 | 182 | 55 | 220 | 120 | 40 | - | 310142 6M810 3D |
| 65 | 63,5 X 1,65 | 21 | 196 | 80 | 285 | 130 | 40 | - | 310142 6R710 |
| 80 | 76,1 X 2 | 27 | 256 | 100 | 310 | 145 | 40 | - | 310142 6U710 3D |
| 100 | 101,6 X 2,11 | 27 | 286 | 120 | 310 | 160 | 16 | - | 310142 6X410 |
| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 3 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 4 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 3 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
