688005 RUBINETTO PORTALIVELLO INFERIORE CON PRELEVACAMPIONE ISO 228 M
Rubinetto PORTALIVELLO INFERIORE con PRELEVACAMPIONE
Organo di comando: Volantino
Attacco: ISO 228 filettatura maschio
Materiale: Aisi 316L (1.4404)
Misure: da 3/8” a 1”
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
A richiesta:
• Attacco per tubo vetro di altra misura
M.O.C.A. CE 1935/2004

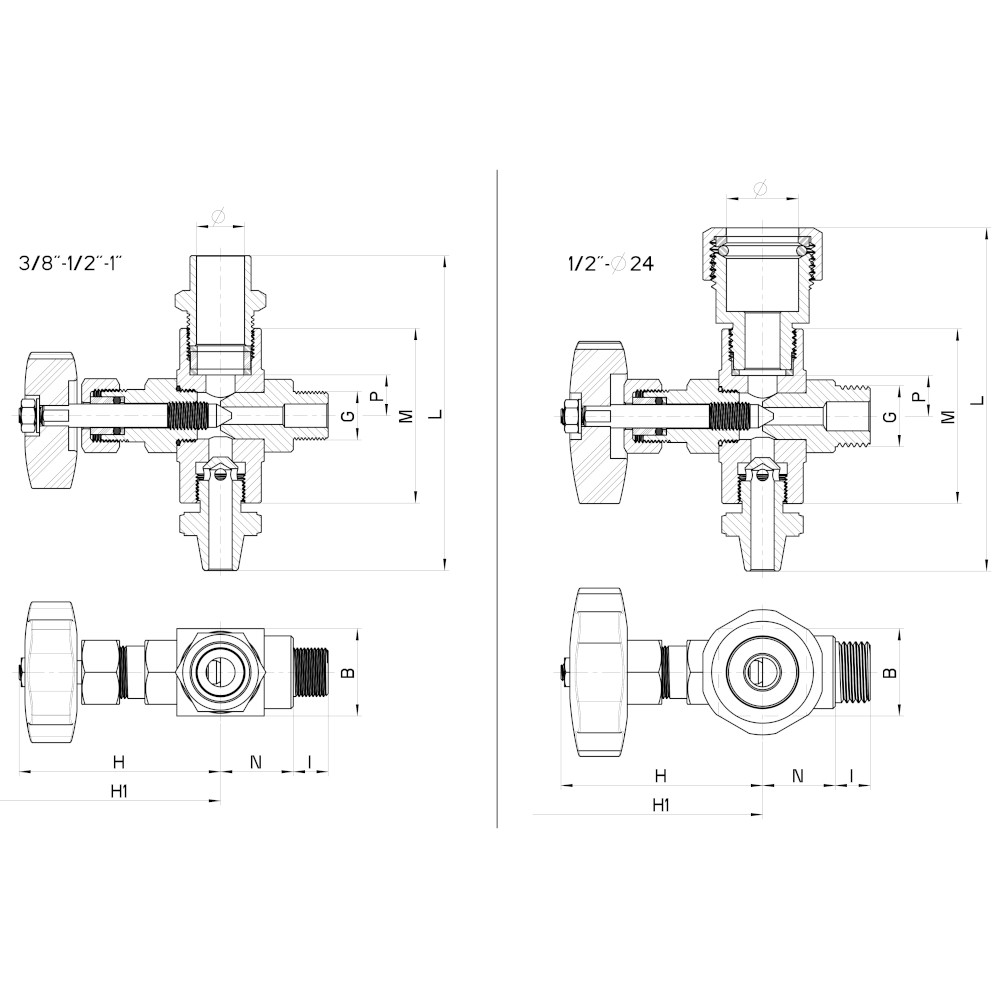

| G | Ø | L | B | M | P | N | I | H | H 1 | PN | Kg. | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 12 | 104 | 30 | 60 | 14 | 25 | 12 | 72 | 80 | 16 | 0,54 | 688005 60600 3D |
| 3/8" | 14 | 104 | 30 | 60 | 14 | 25 | 12 | 72 | 80 | 16 | 0,54 | 688005 60700 3D |
| 3/8" | 16 | 104 | 30 | 60 | 14 | 25 | 12 | 72 | 80 | 16 | 0,54 | 688005 60800 3D |
| 1/2" | 12 | 104 | 30 | 60 | 14 | 25 | 12 | 72 | 80 | 16 | 0,56 | 688005 61000 3D |
| 1/2" | 14 | 104 | 30 | 60 | 14 | 25 | 12 | 72 | 80 | 16 | 0,56 | 688005 61100 3D |
| 1/2" | 16 | 104 | 30 | 60 | 14 | 25 | 12 | 72 | 80 | 16 | 0,56 | 688005 61200 3D |
| 1/2" | 24 | 118 | 30 | 60 | 14 | 25 | 12 | 72 | 16 | 0,71 | 688005 61600 3D | |
| 1" | 20 | 95 | 40 | 60 | 18 | 25 | 14 | 110 | 127 | 16 | 1,29 | 688005 62300 3D |

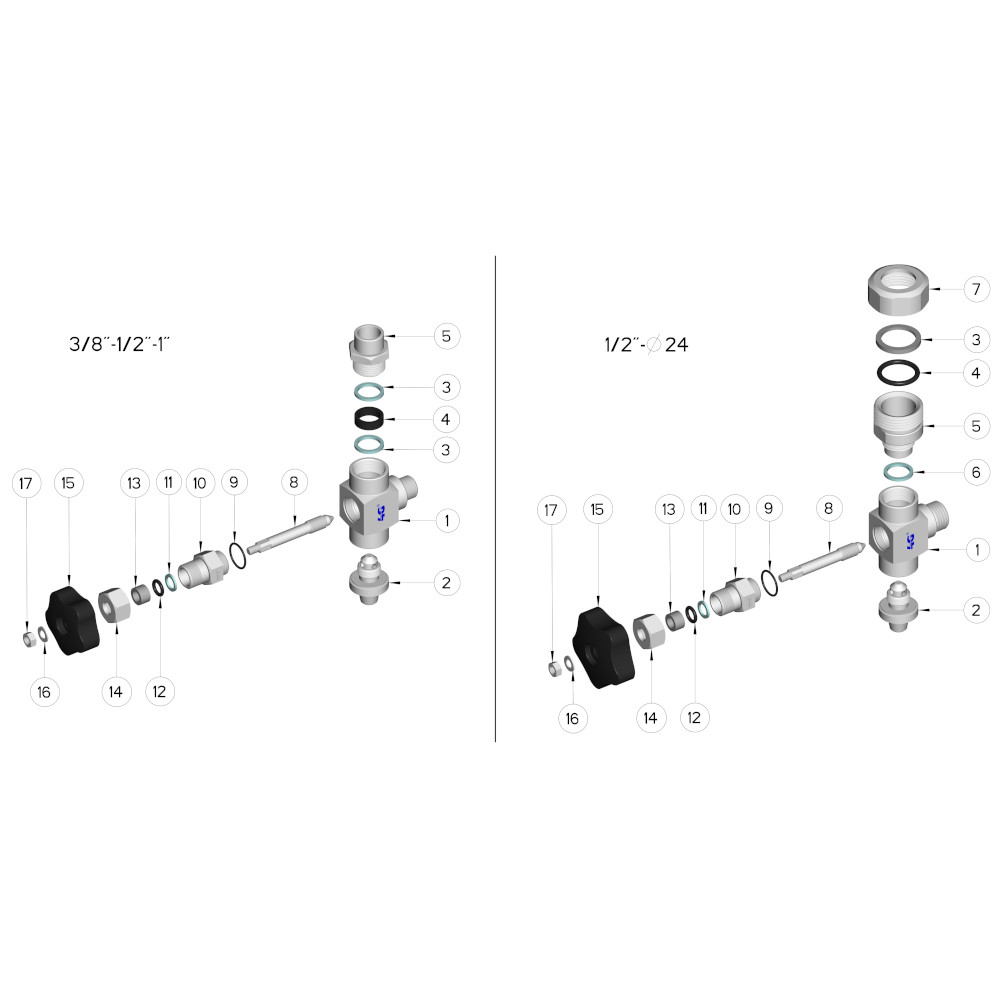

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Spillo prelevacampione | 1 | AISI 316L |
| 3 | Stringivetro | 1 | AISI 316L |
| 4 | Asta Spillo | 1 | AISI 316L |
| 5 | Vitone / Premistoppa | 1 | AISI 316L |
| 6 | Premiguarnizione | 1 | AISI 316L |
| 7 | Guarnizione | 2 | PTFE |
| 8 | Guarnizione | 2 | PTFE |
| 9 | Guarnizione asta | 1 | PTFE + Vetro |
| 10 | OR/Guarnizione Stringivetro | 1 | FKM |
| 11 | OR | 1 | FKM |
| 12 | OR | 1 | FKM |
| 13 | Volantino | 1 | Duroplast |
| 14 | Rondella | 1 | AISI 304L |
| 15 | Dado | 1 | AISI 304L |
