790650 RIDUTTORE MANUALE SENZA SBLOCCO
Il riduttore manuale della serie GBSS è un dispositivo di azionamento da un quarto di giro, idoneo per valvole a sfera, valvole a farfalla e similari. La verniciatura a polveri ed elettricità statica del corpo in lega di alluminio garantisce un aspetto eccellente, una forte adesione meccanica e grande resistenza alla corrosione e all’usura.
Grado di protezione IP65
Attacco a norme ISO 5211
Rotazione 0° ÷ 90° ± 5°
Temperatura d’esercizio -20° ÷ +80

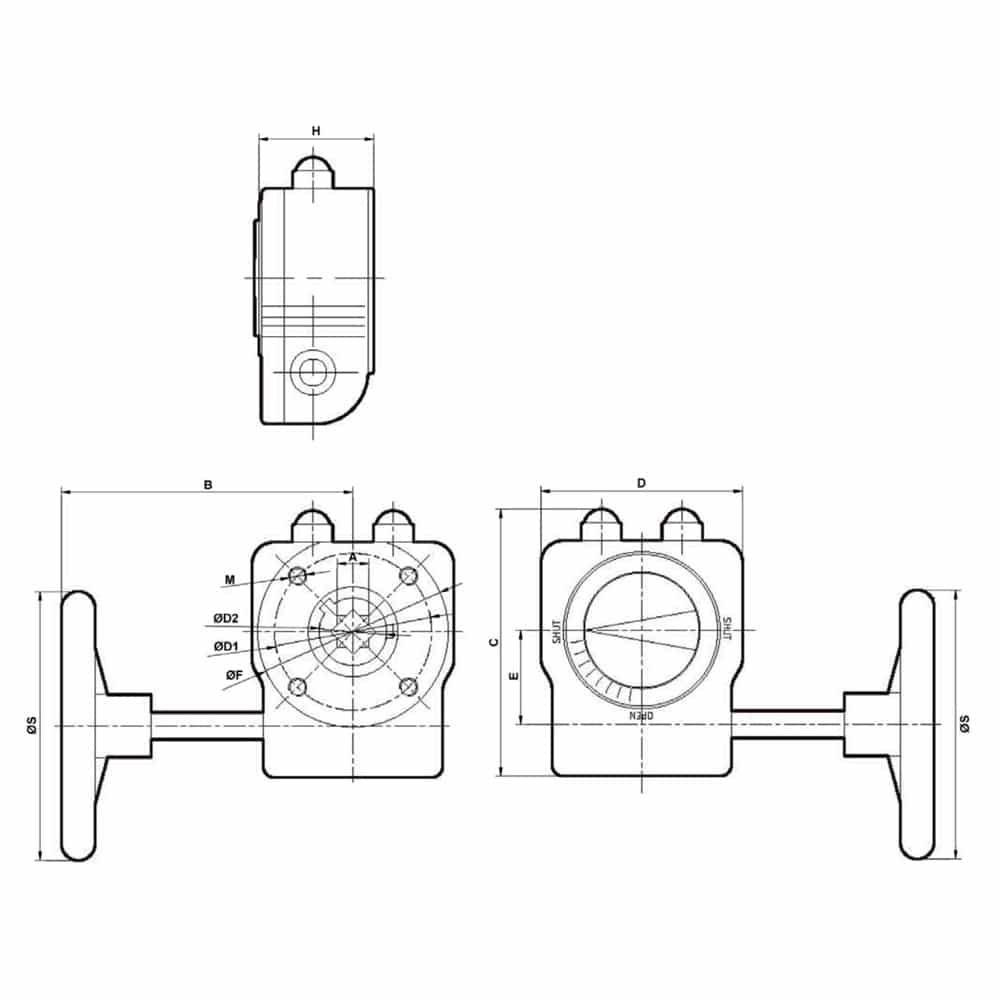

| Max momento torcente (Nm) | Rapporto di trasmissione | Flangia ISO | Ø S | A | B | C | D | Ø D1 | Ø D2 | E | Ø F | H | M | CODICE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 180 | 1:40 | F05/F07 | 140 | 14 | 160 | 115 | 80 | 50/70 | 30 | 42 | 78 | 48 | M6x10 M8x12 | 790650 80800 3D |
| 300 | 1:37 | F07/F09 | 200 | 17 | 160 | 130 | 100 | 70/90 | 32 | 50 | 97 | 54 | M8x12 M10x12 | 790650 81000 3D |
| 540 | 1:36 | F07/F10 | 250 | 22 | 215 | 150 | 120 | 70/102 | 43 | 60 | 117 | 56 | M8x12 M10x15 | 790650 81400 3D |
| 675 | 1:36 | F10/F12 | 300 | 22 | 225 | 180 | 142 | 102/125 | 43 | 60 | 138 | 69 | M10x15 M12x18 | 790650 81800 3D |
| 1.310 | 1:50 | F10/F14 | 400 | 27 | 325 | 215 | 178 | 102/140 | 54 | 77,5 | 174 | 83 | M10x15 M16x24 | 790650 82200 3D |
| 1.790 | 1:39 | F10/F14 | 600 | 27 | 375 | 225 | 185 | 102/140 | 50 | 81 | 175 | 95 | M10x15 M16x24 | 790650 82600 3D |
| 3.250 | 1:55 | F16 | 600 | 36 | 385 | 268 | 230 | 165 | 65 | 104,5 | 220 | 105 | M20x30 | 790650 83000 3D |
| 6.500 | 1:52 | F16/F25 | 700 | Ø 60x18 | 416 | 332 | 265 | 165/254 | 80 | 130 | 286 | 125 | M20x30 M16x24 | 790650 83400 3D |

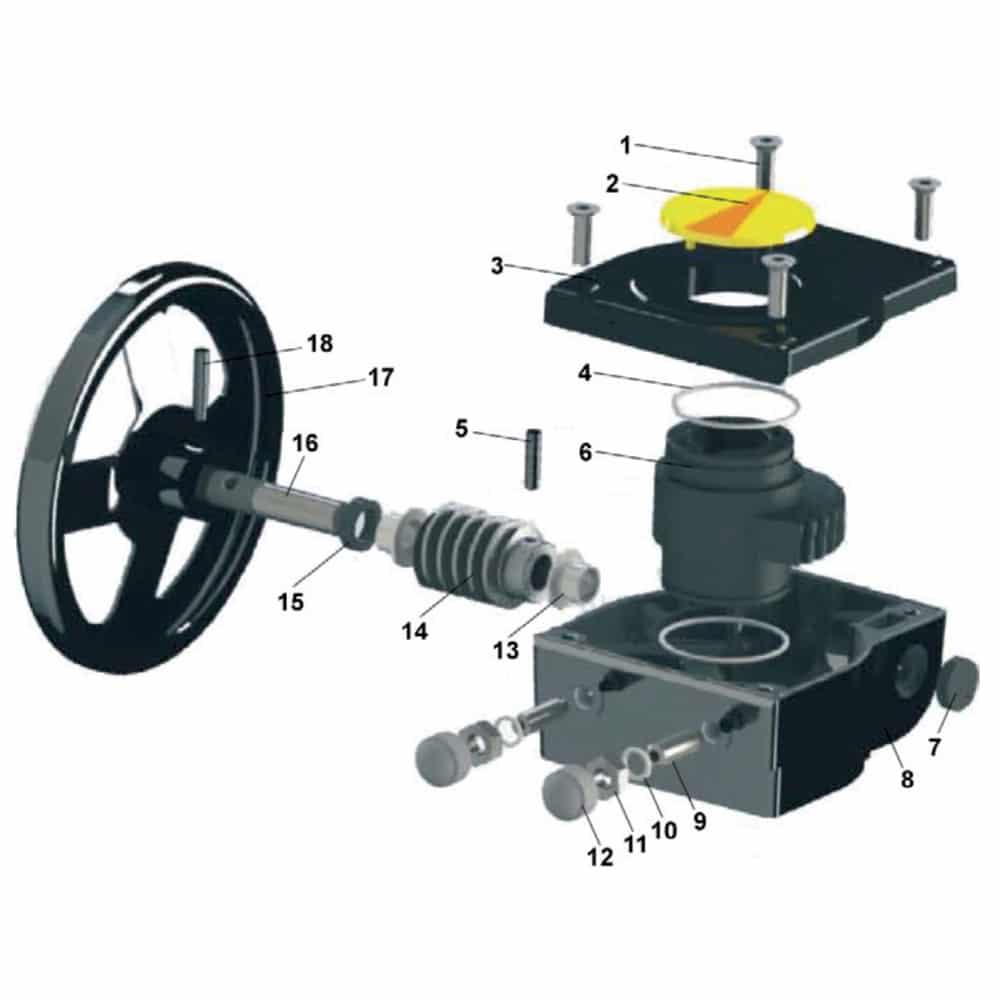

| N° | Descrizione | Quantità | Materiale |
|---|---|---|---|
| 1 | Vite | 4 | Acciaio Inox AISI 304 |
| 2 | Indicatore | 1 | ABS |
| 3 | Calotta | 1 | Alluminio rivestito in poliestere |
| 4 | O-Ring | 2 | NBR70 |
| 5 | Spina | 1 | Acciaio armonico |
| 6 | Ingranaggio speciale | 1 | Acciaio |
| 7 | Tappo di protezione | 1 | NBR70 |
| 8 | Corpo | 1 | Alluminio rivestito in poliestere |
| 9 | Vite di regolazione | 2 | Acciaio |
| 10 | Rondella di tenuta | 2 | Acciaio galvanizzato |
| 11 | Dado di regolazione | 2 | Acciaio galvanizzato |
| 12 | Protezione dado di regolazione | 2 | NBR70 |
| 13 | Boccola | 2 | Bronzo sinterizzato |
| 14 | Vite senza fine | 1 | Acciaio C45 |
| 15 | Guarnizione anteriore | 1 | NBR70 |
| 16 | Albero | 1 | Acciaio C45 |
| 17 | Volante | 1 | Acciaio al carbonio rivestito in poliestere |
| 18 | Spina | 1 | Acciaio armonico |
