313030 L Per Tubo DIN
Valvola a sfera a TRE vie 4 guarnizioni con foratura sfera a “L”
Organo di comando: Flangia per Attuatore ISO 5211 – DIN 3337
Attacco: CLAMP normativa DIN 32676 TAB.2 REIHE A
Per TUBO in accordo con normativa DIN 11850
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

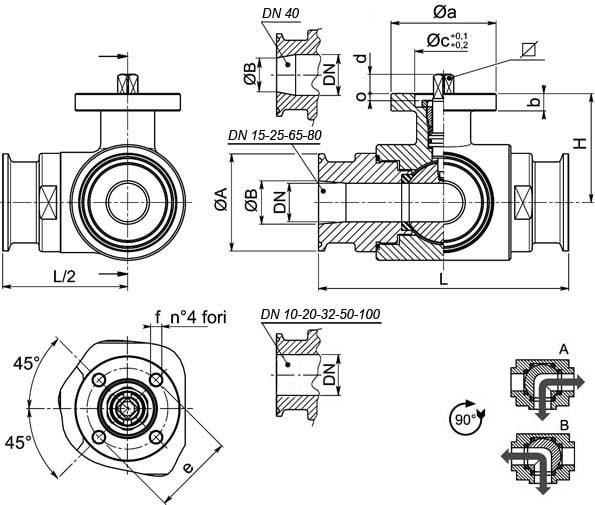

| CLAMP REIHE A DN | L | Ø A | Ø B | H | PN | Kg | ISO-DIN | Ø a | b | Ø c x o | □ | d | e | f | n°4 viti | Nm | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 108 | 34 | 10 | 46,5 | 100 | 1,07 | F.03 | 46 | 9 | 25x3 | 9 | 8 | 36 | 6 | M5x16 | 10 | 313030 61410 |
| 10 | 108 | 34 | 10 | 46,5 | 100 | 1,11 | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 10 | 313030 6141F |
| 15 | 118 | 34 | 16 | 49 | 100 | 1,32 | F.03 | 46 | 9 | 25x3 | 9 | 8 | 36 | 6 | M5x16 | 12 | 313030 61910 3D |
| 15 | 118 | 34 | 16 | 49 | 100 | 1,36 | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 12 | 313030 6191F |
| 20 | 130 | 34 | 20 | 56,5 | 100 | 2,45 | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 23 | 313030 62010 |
| 20 | 130 | 34 | 20 | 56,5 | 100 | 2,60 | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 23 | 313030 6201F 3D |
| 25 | 140 | 50,5 | 26 | 61 | 64 | 3,16 | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 25 | 313030 62810 |
| 25 | 140 | 50,5 | 26 | 61 | 64 | 3,26 | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 25 | 313030 6281F 3D |
| 32 | 156 | 50,5 | 32 | 81,5 | 64 | 4,95 | F.05 | 65 | 12 | 35x4 | 14 | 13 | 50 | 7 | M6x20 | 33 | 313030 63010 3D |
| 32 | 156 | 50,5 | 32 | 81,5 | 64 | 5,12 | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 33 | 313030 6301F |
| 40 | 172 | 50,5 | 38 | 89 | 64 | 7,40 | F.05 | 65 | 12 | 35x4 | 14 | 13 | 50 | 7 | M6x20 | 40 | 313030 63510 |
| 40 | 172 | 50,5 | 38 | 89 | 64 | 7,57 | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 40 | 313030 6351F 3D |
| 50 | 182 | 64 | 50 | 91,5 | 40 | 8,83 | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 50 | 313030 64010 3D |
| 50 | 182 | 64 | 50 | 91,5 | 40 | 9,00 | F.10 | 120 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 50 | 313030 6401F 3D |
| 65 | 196 | 91 | 66 | 101,5 | 40 | 10,97 | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 60 | 313030 64610 3D |
| 65 | 196 | 91 | 66 | 101,5 | 40 | 11,47 | F.10 | 125 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 60 | 313030 6461F 3D |
| 80 | 256 | 106 | 81 | 116 | 40 | 22,50 | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 110 | 313030 64910 3D |
| 80 | 256 | 106 | 81 | 116 | 40 | 23,00 | F.10 | 120 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 110 | 313030 6491F |
| 100 | 286 | 119 | 100 | 131 | 16 | 34,87 | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 130 | 313030 65610 |
| 100 | 286 | 119 | 100 | 100 | 16 | 35,35 | F.10 | 125 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 130 | 313030 6561F 3D |
| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 3 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 4 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 3 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 303 |
