310130 L Per Tubo BS
Valvola a sfera a TRE vie 4 guarnizioni con foratura sfera a “L”
Organo di comando: Leva inox
Attacco: CLAMP normativa DIN 32676 TAB.4 REIHE C
Per TUBO in accordo con normativa BS/OD (ASTM A270)
Passaggio: Totale e ridotto
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da 1/2” a 4”
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

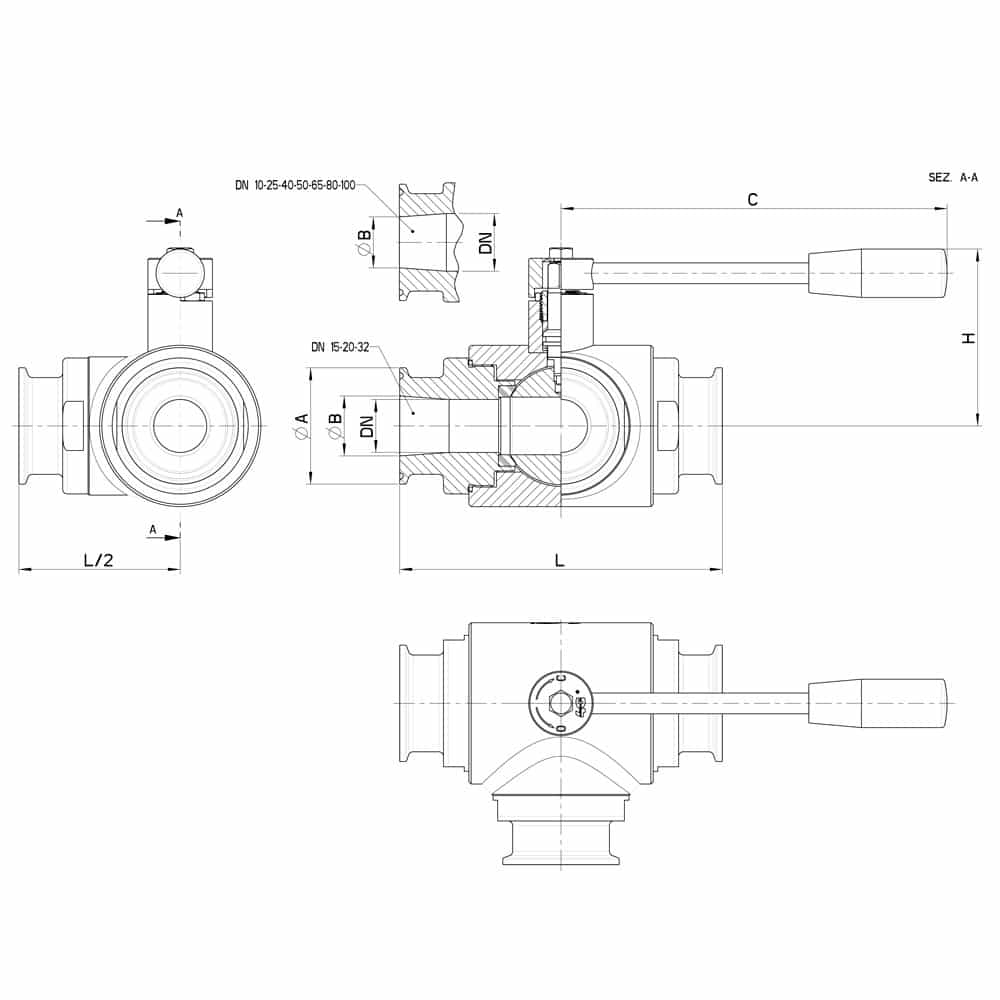

| CLAMP REIHE C INCH | DN | L | Ø A | Ø B | C | H | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 10 | 108 | 25 | 9,7 | 110 | 60 | 100 | 1,08 | - | 310130 61210 3D |
| 3/4" | 15 | 118 | 25 | 15,75 | 110 | 65 | 100 | 1,31 | - | 310130 61810 3D |
| 1" | 20 | 130 | 50,5 | 22,2 | 160 | 70 | 100 | 2,47 | - | 310130 62410 3D |
| 1" | 25 | 140 | 50,5 | 22,2 | 160 | 80 | 64 | 3,17 | - | 310130 62610 3D |
| 1"1/2 | 32 | 156 | 50,5 | 34,8 | 190 | 95 | 64 | 4,98 | - | 310130 63210 3D |
| 1"1/2 | 40 | 172 | 50,5 | 34,8 | 190 | 110 | 64 | 7,40 | - | 310130 63410 3D |
| 2" | 50 | 182 | 64 | 47,5 | 220 | 120 | 40 | 8,80 | - | 310130 63810 3D |
| 2"1/2 | 65 | 196 | 77,5 | 60,2 | 285 | 130 | 40 | 11,18 | - | 310130 64410 3D |
| 3" | 80 | 256 | 91 | 72,6 | 310 | 145 | 40 | 22,76 | 310130 44810 | 310130 64810 3D |
| 4" | 100 | 286 | 119 | 97,6 | 310 | 160 | 16 | 35,44 | 310130 45410 | 310130 65410 3D |
| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 304L - 316L |
| 2 | Sfera | 1 | AISI 304L - 316L |
| 3 | Manicotti | 3 | AISI 304L - 316L |
| 4 | Perno | 1 | AISI 304L - 316L |
| 5 | Guarnizioni sfera | 4 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 3 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
