606001 Tenuta Standard – ISO 228 F

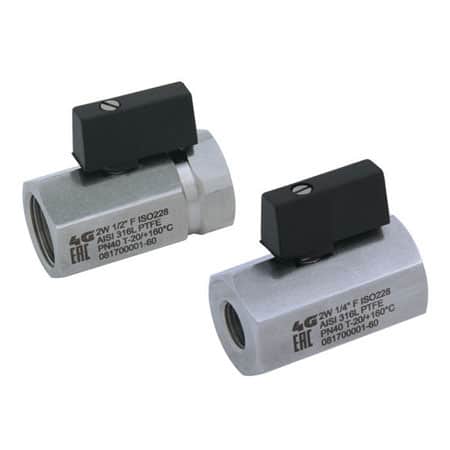

Valvola a sfera a DUE vie MIGNON
Organo di comando: Leva in Nylon
Attacco: ISO 228 filettatura femmina/femmina
Passaggio: Totale e ridotto
Materiale: Aisi 316L (1.4404)
Misure: da 1/4” a 1/2”
Guarnizioni di tenuta: P.T.F.E. Vergine
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
A richiesta:
M.O.C.A. CE 1935/2004
| G | DN | L | I | H | CH | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|
| 1/4" | 10 | 50 | 12 | 30 | 27 | 40 | 0,20 | 606001 60410 3D |
| 3/8" | 10 | 50 | 12 | 30 | 27 | 40 | 0,18 | 606001 60810 |
| 1/2" | 10 | 52 | 12 | 30 | 27 | 40 | 0,16 | 606001 61210 |
| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotto | 1 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione manicotto | 1 | FKM |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | OR di tenuta perno | 1 | FKM (Viton) |
| 9 | Vite | 1 | AISI 304L |
| 10 | Leva | 1 | Nylon |
