400150C CAMICIA di RISCALDAMENTO_TENUTA STANDARD_Fori filettati per UNI EN 1092-1
Valvola a sfera a DUE vie CORPO PIATTO con CAMICIA di RISCALDAMENTO ricavato da barra
Organo di comando: Leva inox
Attacco: Fori filettati per UNI EN 1092-1
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da DN15 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato

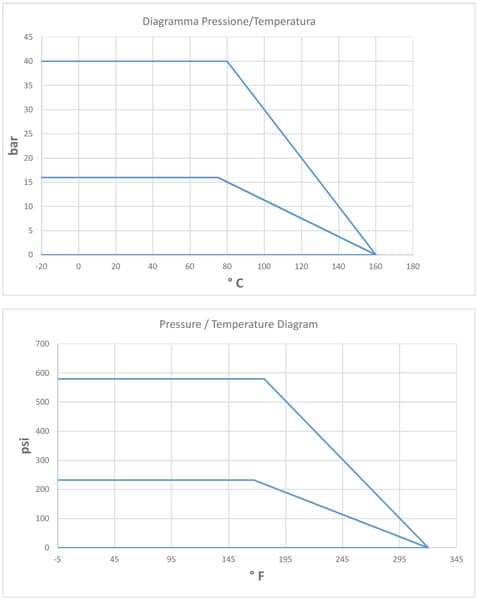

Temperatura di esercizio: -20°C+170°C
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C
| DN | L | C | H | D | E | P | G | I | R | A | n° x M | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 35 | 125 | 85 | 90 | 140 | 114 | 1/4" | 1,5 | 45 | 65 | 4 x M12 | 40 | 1.667 | - | 400150C61410 |
| 20 | 38 | 125 | 100 | 100 | 154 | 125 | 3/8" | 1,5 | 58 | 75 | 4 x M12 | 40 | 2.34 | - | 400150C62010 |
| 25 | 42 | 170 | 105 | 105 | 154 | 129 | 3/8" | 2 | 68 | 85 | 4 x M12 | 40 | 2.66 | - | 400150C62610 |
| 32 | 50 | 240 | 120 | 130 | 192 | 154 | 1/2" | 2 | 78 | 100 | 4 x M16 | 40 | 5.0 | - | 400150C63010 |
| 40 | 60 | 240 | 125 | 140 | 204 | 168 | 1/2" | 3 | 88 | 110 | 4 x M16 | 40 | 6.5 | - | 400150C63410 3D |
| 50 | 72 | 240 | 135 | 150 | 223 | 190 | 1/2" | 3 | 102 | 125 | 4 x M16 | 40 | 8.71 | - | 400150C63810 3D |
| 65 | 95 | 260 | 145 | 180 | 230 | 210 | 1/2" | 3 | 122 | 145 | 4 x M16 | 16 | 15.93 | 400150C44410 | 400150C64410 |
| 80 | 118 | 300 | 150 | 200 | 244 | 230 | 1/2" | 3 | 138 | 160 | 8 x M16 | 16 | 23.21 | 400150C44810 | 400150C64810 |
| 100 | 152 | 330 | 165 | 220 | 260 | 245 | 1/2" | 3 | 158 | 180 | 8 x M16 | 16 | 40.6 | 400150C45410 | 400150C65410 |
| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 304L - AISI 316L |
| 2 | Sfera | 1 | AISI 304L - AISI 316L |
| 3 | Ghiera | 1 | AISI 304L - AISI 316L |
| 4 | Perno | 1 | AISI 304L - AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizione ghiera | 1 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
