100101 Tenuta Standard – ISO 228 F
Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: ISO 228 filettatura femmina/femmina
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da 1/4” a 4”
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

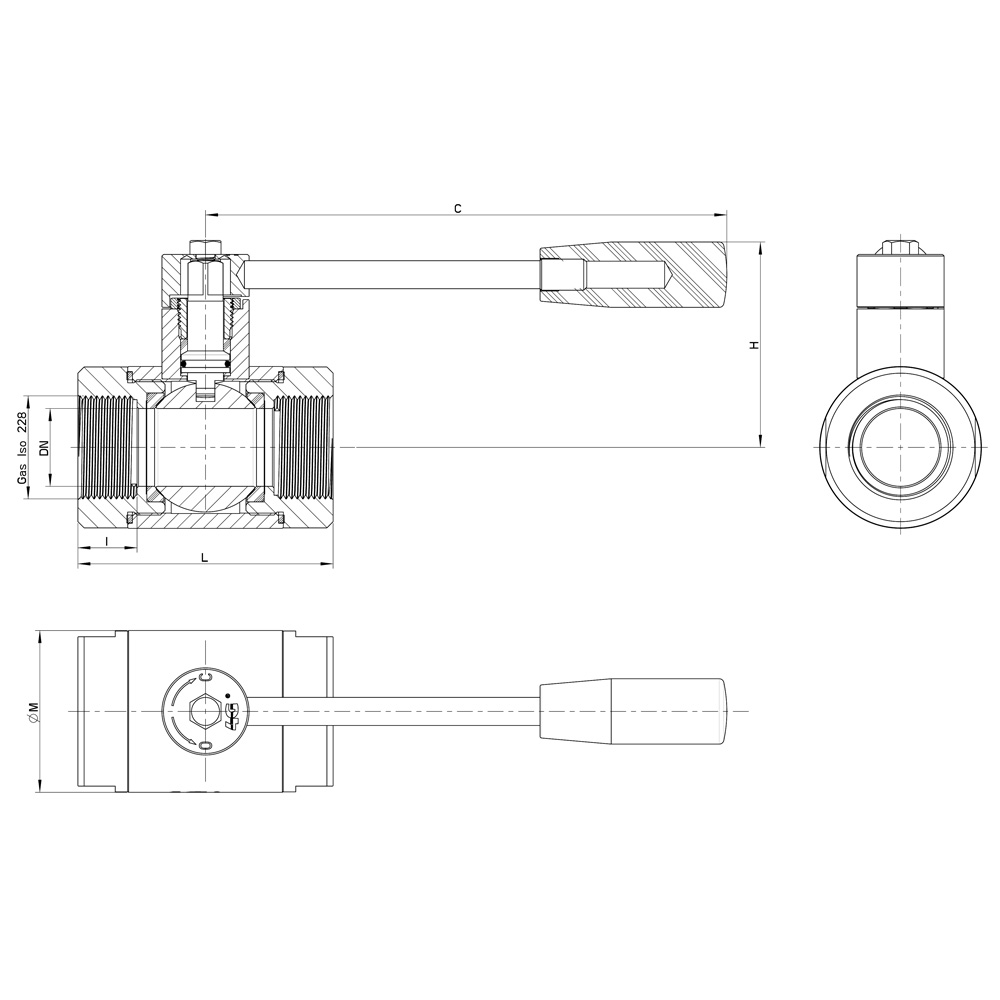

| Gas Iso 228 | DN | L | I | C | H | ØP | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 9 | 52 | 13 | 110 | 50 | 30 | 100 | 0,34 | - | 100101 60410 3D |
| 3/8" | 10 | 52 | 13 | 110 | 50 | 30 | 100 | 0,32 | - | 100101 60810 3D |
| 1/2" | 15 | 62 | 15 | 110 | 55 | 35 | 100 | 0,44 | - | 100101 61410 3D |
| 3/4" | 20 | 72 | 17 | 110 | 60 | 42 | 100 | 0,62 | - | 100101 62010 3D |
| 1" | 25 | 82 | 19 | 160 | 65 | 52 | 64 | 1,10 | - | 100101 62610 3D |
| 1"1/4 | 32 | 92 | 19 | 160 | 70 | 60 | 64 | 1,35 | - | 100101 63010 3D |
| 1"1/2 | 40 | 104 | 20 | 190 | 80 | 73 | 64 | 2,33 | - | 100101 63410 3D |
| 2" | 50 | 116 | 20 | 190 | 90 | 88 | 40 | 3,42 | - | 100101 63810 3D |
| 2"1/2 | 65 | 128 | 20 | 220 | 110 | 113 | 40 | 5,75 | - | 100101 64410 3D |
| 3" | 80 | 150 | 24 | 285 | 130 | 135 | 40 | 8,98 | 100101 44810 | 100101 64810 3D |
| 4" | 100 | 178 | 26 | 310 | 150 | 167 | 25 | 15,50 | 100101 45410 | 100101 65410 3D |

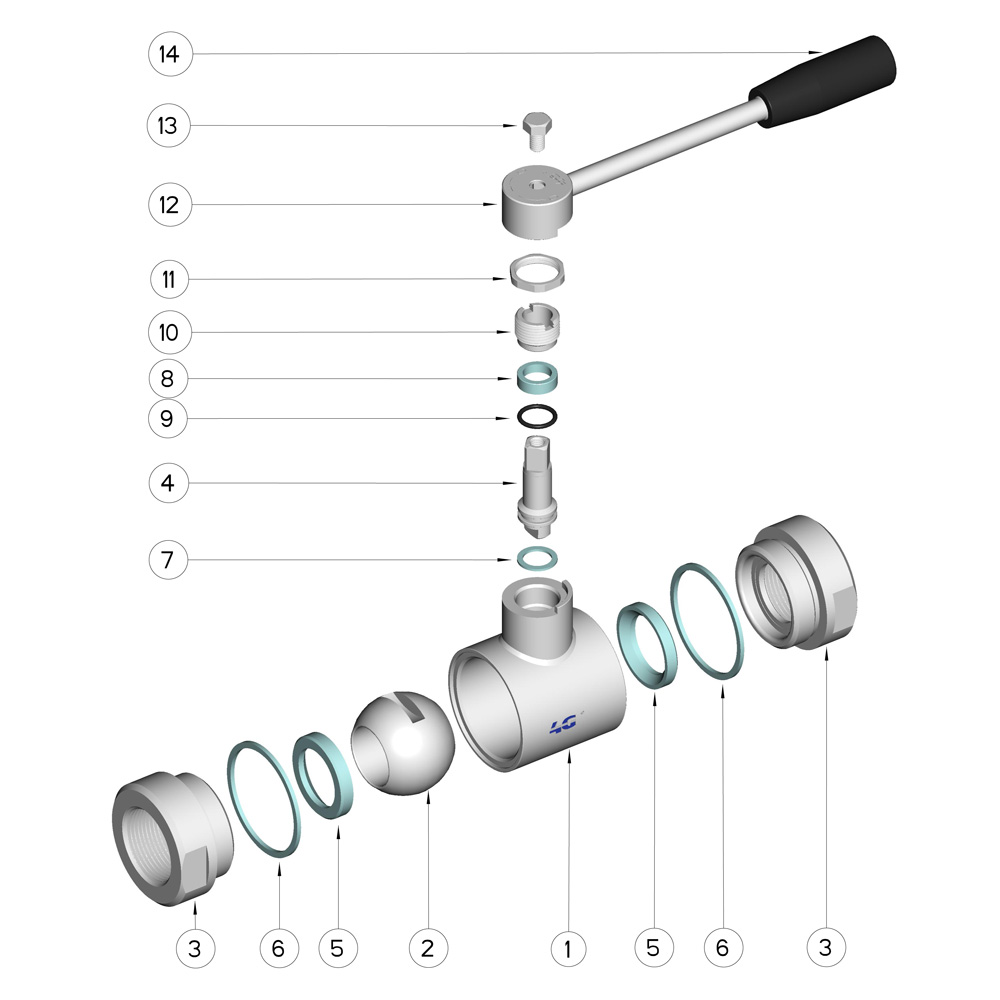

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE Vergine Modificato |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 304L |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
