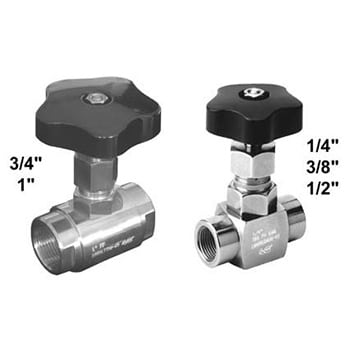

658004 RUBINETTO A SPILLO NPT F
Rubinetto a SPILLO
Organo di comando: Volantino
Attacco: NPT filettatura femmina/femmina
Materiale: Aisi 316L (1.4404)
Misure: da 1/4” a 1”1/2
Temperatura di esercizio: -20°C+160°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
| NPT | L | I | B | H | H 1 | Ø X | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 53 | 10 | □ 25 | 70 | 78 | 4 | 160 | 0,26 | 658004 60300 3D |
| 3/8" | 53 | 11 | □ 25 | 70 | 78 | 5 | 160 | 0,29 | 658004 60700 |
| 1/2" | 60 | 14 | □ 30 | 72 | 80 | 6 | 160 | 0,40 | 658004 61100 3D |
| 3/4" | 80 | 17 | Ø48 | 102 | 117 | 10 | 100 | 1,12 | 658004 62000 |
| 1" | 80 | 19 | Ø48 | 102 | 117 | 10 | 100 | 1,03 | 658004 62600 |
| 1" 1/4 | 90 | 19 | Ø 60 | 114 | 130 | 16 | 100 | 1,65 | 658004 63000 |
| 1" 1/2 | 90 | 19 | Ø 60 | 114 | 130 | 16 | 100 | 1,55 | 658004 63400 |
| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Spillo | 1 | AISI 316L |
| 3 | Vitone | 1 | AISI 316L |
| 4 | Dado premistoppa | 1 | AISI 316L |
| 5 | OR | 1 | FKM |
| 6 | OR | 1 | FKM |
| 7 | Guarnizione | 1 | PTFE Caricato Vetro/With glass |
| 8 | Guarnizione | 1 | PTFE |
| 9 | Volantino | 1 | Duroplast |
| 10 | Rondella | 1 | AISI 304L |
| 11 | Dado | 1 | AISI 304L |
