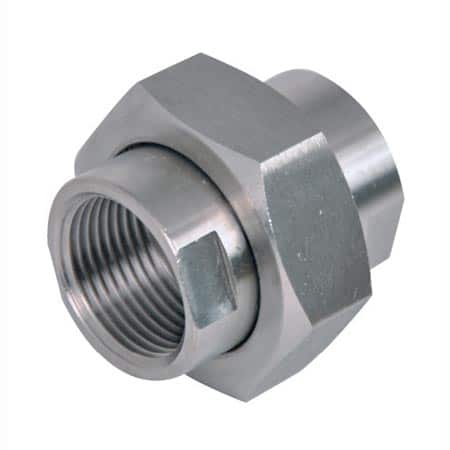

765850 GIUNTO TRE PEZZI GAS ISO 228 FEMMINA/FEMMINA (TENUTA CONICA)
Giunto TRE PEZZI GAS ISO 228 Femmina/Femmina (TENUTA CONICA)
Materiale: Aisi 316L (1.4404)
A richiesta:
M.O.C.A. CE 1935/2004

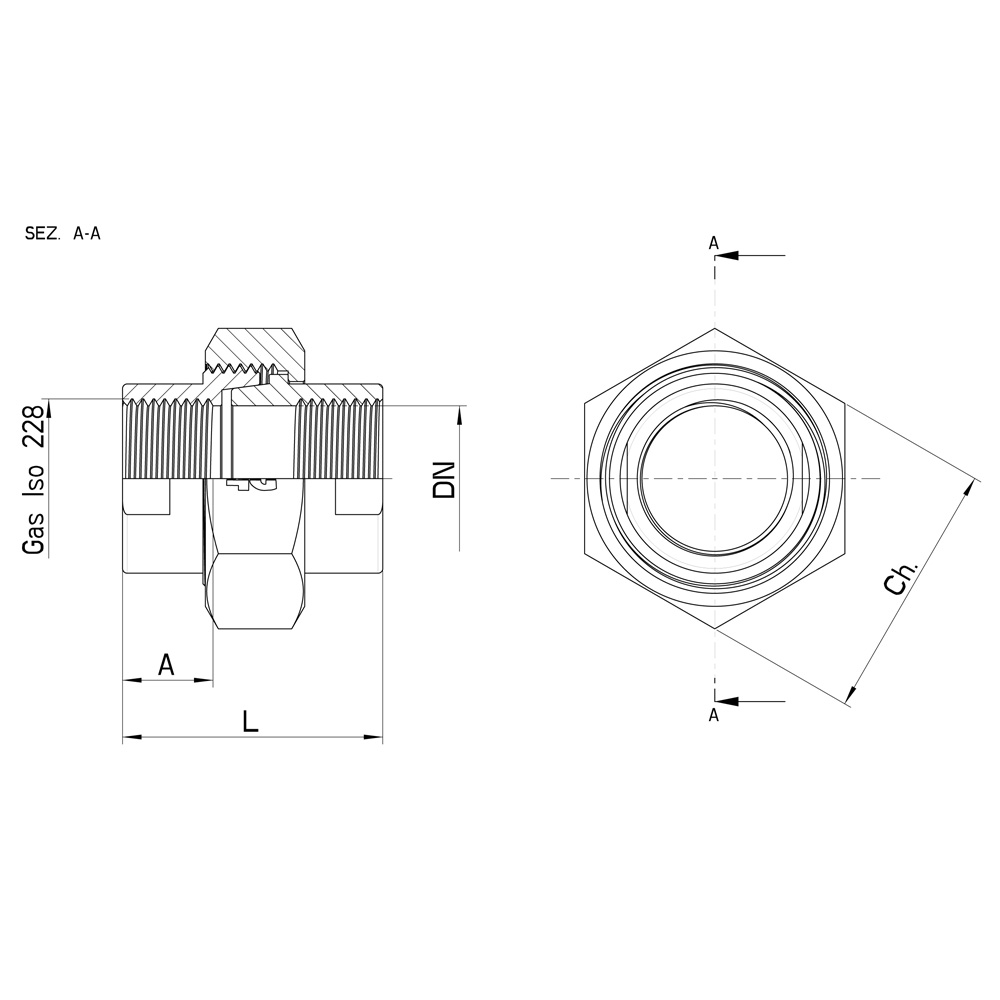

| GAS ISO 228 | DN | A | Ch. | L | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|
| 1/8" | 8 | 13 | 32 | 40 | 0,145 | 765850 60200 |
| 1/4" | 10 | 14 | 32 | 40 | 0,136 | 765850 60400 |
| 3/8" | 15 | 14 | 36 | 41 | 0,171 | 765850 60800 |
| 1/2" | 19 | 17 | 41 - 46 | 45 | 0,223 | 765850 61400 |
| 3/4" | 24 | 18 | 46 - 50 | 50 | 0,285 | 765850 62000 |
| 1" | 30 | 19 | 55 | 55 | 0,429 | 765850 62600 3D |
| 1" 1/4 | 39 | 22 | 65 | 60 | 0,623 | 765850 63000 |
| 1" 1/2 | 45 | 22 | 70 | 64 | 0,702 | 765850 63400 |
| 2" | 57 | 25 | 80 | 75 | 1,002 | 765850 63800 |

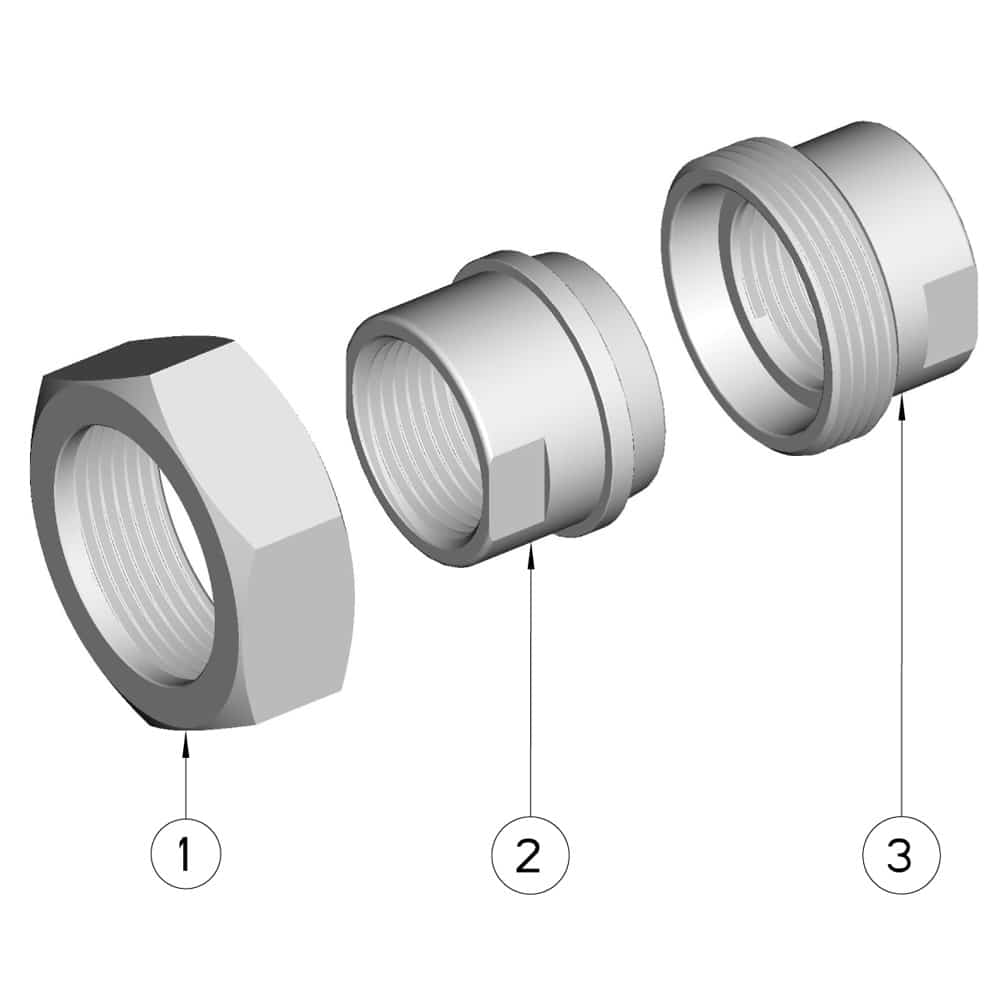

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Girella | 1 | AISI 304L |
| 2 | Manicotto maschio | 1 | AISI 316L |
| 3 | Manicotto femmina | 1 | AISI 316L |
