784050 Guarnizioni in PTFE con fori per flange PN 10-40

Guarnizioni in PTFE con fori per flange PN 10-40

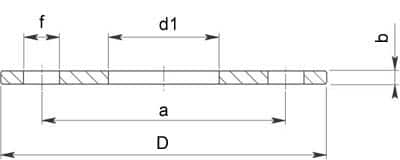

DN - (PN)	D x b	a	f	n° FORI	d1	CODICE PTFE
10 - (40)	90 x 2	60	14	4	14	784050 10500
15 - (40)	95 x 2	65	14	4	21	784050 11000
20 - (40)	105 x 2	75	14	4	25	784050 11500
25 - (40)	115 x 2	85	14	4	33	784050 12000
32 - (40)	140 x 2	100	18	4	38	784050 12500
40 - (40)	150 x 2	110	18	4	46	784050 13000
50 - (40)	165 x 2	125	18	4	57	784050 13500
65 - 4 fori/holes - (16)	185 x 2	145	18	4	76	784050 14000
65 - 8 fori/holes - (40)	185 x 2	145	18	8	76	784050 14200
80 - (40)	200 x 2	160	18	8	89	784050 14500
100 - (16)	220 x 2	180	18	8	108	784050 15000
125 - (16)	250 x 2	210	18	8	135	784050 15500
150 - (16)	285 x 2	240	22	8	160	784050 16000
200 - 8 fori/holes - (10)	340 x 2	295	22	8	216	784050 16500
200 - 12 fori/holes - (16)	340 x 2	295	22	12	216	784050 16600
300 - (10)	445 x 2	400	22	12	324	784050 17500
350 - (16)	520 x 2	470	26	16	356	784050 18100

Flange piane
