553042_JUNTA ENVOLVENTE_SOLDADURA A TOPE (B.W.) SEGÚN DIN 11850

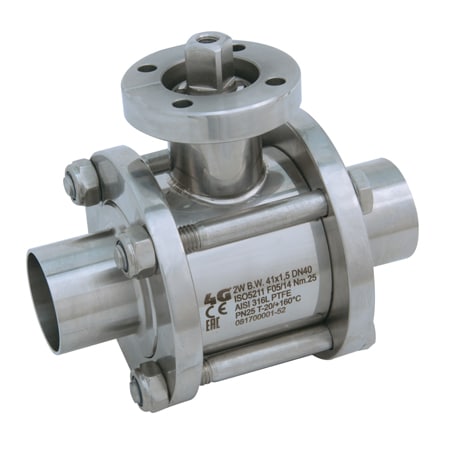

Válvula de bola de DOS vías “Junta Envolvente”, mangas redondas giratorias
Organo de mando: Brida para Actuador ISO 5211 – DIN 3337
Conexión: Soldadura a Tope (B.W.) según DIN 11850
Paso: Total
Material: Aisi 316L (1.4404)
Tamaños: de DN10 a DN100
Sellos de junta: P.T.F.E. Virgen
Temperatura de funcionamiento: -20°C+160°C
Acabado externo: Brillante
Tornillos para el montaje del actuador incluidos
A pedido:
Sistema antiestático ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
| DN | L | H | M | ØA x B | Ø | Tirantes | SERRAGGIO TIRANTI (Nm) | PN | Kg | ISO-DIN | Ø a | b | Ø c x o | □ | d | e | f | n° 4 tornillos | Nm | COD. AISI 316 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 95 | 41,5 | 18 | 13 x 1,5 | 55 | 6 x 45 | 4 | 64 | --- | F.03 | 46 | 9 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 10 | 553042 6B110 |
| 10 | 95 | 41,5 | 18 | 13 x 1,5 | 55 | 6 x 45 | 4 | 64 | -- | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x14 | 10 | 553042 6B11F |
| 15 | 95 | 41,5 | 20 | 19 x 1,5 | 55 | 6 x 45 | 4 | 64 | -- | F.03 | 46 | 9 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 10 | 553042 6B810 |
| 15 | 95 | 41,5 | 20 | 19 x 1,5 | 55 | 6 x 45 | 4 | 64 | -- | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x14 | 10 | 553042 6B81F |
| 20 | 106 | 45 | 22 | 23 x 1,5 | 60 | 6 x 50 | 4 | 40 | -- | F.03 | 46 | 9 | 25x3 | 9 | 8 | 36 | 6 | M5x14 | 15 | 553042 6C510 |
| 20 | 106 | 45 | 22 | 23 x 1,5 | 60 | 6 x 50 | 4 | 40 | -- | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x14 | 15 | 553042 6C51F |
| 25 | 118 | 51,5 | 22 | 29 x 1,5 | 75 | 8 x 65 | 8 | 40 | -- | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 22 | 553042 6F510 |
| 25 | 118 | 51,5 | 22 | 29 x 1,5 | 75 | 8 x 65 | 8 | 40 | -- | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 22 | 553042 6F51F 3D |
| 32 | 126 | 56,5 | 23 | 35 x 1,5 | 85 | 8 x 70 | 10 | 25 | --- | F.04 | 54 | 9 | 30x3 | 11 | 10 | 42 | 6 | M5x16 | 25 | 553042 6J510 |
| 32 | 126 | 56,5 | 23 | 35 x 1,5 | 85 | 8 x 70 | 10 | 25 | -- | F.05 | 65 | 9 | 35x3 | 14 | 13 | 50 | 7 | M6x16 | 25 | 553042 6J51F 3D |
| 40 | 145 | 74 | 25 | 41 x 1,5 | 100 | 10 x 90 | 12 | 25 | -- | F.05 | 65 | 12 | 35X4 | 14 | 13 | 50 | 7 | M6X20 | 35 | 553042 6K910 3D |
| 40 | 145 | 74 | 25 | 41 x 1,5 | 100 | 10 x 90 | 12 | 25 | -- | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 35 | 553042 6K91F |
| 50 | 165 | 82 | 25 | 53 x 1,5 | 120 | 10 x 100 | 13 | 25 | -- | F.05 | 65 | 12 | 35X4 | 14 | 13 | 50 | 7 | M6X20 | 40 | 553042 6N910 3D |
| 50 | 165 | 82 | 25 | 53 x 1,5 | 120 | 10 x 100 | 13 | 25 | -- | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 40 | 553042 6N91F |
| 65 | 191 | 94,5 | 27 | 70 x 2 | 140 | 10 x 120 | 20 | 25 | -- | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 60 | 553042 6S610 3D |
| 65 | 191 | 94,5 | 27 | 70 x 2 | 140 | 10 x 120 | 20 | 25 | -- | F.10 | 125 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 60 | 553042 6S61F |
| 80 | 208 | 106 | 27 | 85 x 2 | 165 | 10 x 140 | 20 | 16 | -- | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 80 | 553042 6W410 3D |
| 80 | 208 | 106 | 27 | 85 x 2 | 165 | 10 x 140 | 20 | 16 | -- | F.10 | 125 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 80 | 553042 6W41F 3D |
| 100 | 230 | 120 | 37,5 | 104 x 2 | 200 | 12 x 170 | 22 | 16 | -- | F.07 | 90 | 12 | 55x4 | 17 | 15 | 70 | 9 | M8x20 | 90 | 553042 6X810 |
| 100 | 230 | 120 | 37,5 | 104 x 2 | 200 | 12 x 170 | 22 | 16 | -- | F.10 | 125 | 12 | 70x4 | 22 | 18 | 102 | 11 | M10x25 | 90 | 553042 6X81F 3D |
| POSICIÓN | DENOMINACIÓN | PIEZAS | MATERIAL |
|---|---|---|---|
| 1 | Cuerpo | 1 | AISI 304L-316L |
| 2 | Bola | 1 | AISI 304L-316L |
| 3 | Mangas | 2 | AISI 304L-316L |
| 4 | Bridas para mangas | 2 | AISI 304L-316L |
| 5 | Alfiler | 1 | AISI 316L |
| 6 | Sello bola | 1 | PTFE |
| 7 | Sello alfiler | 1 | PTFE |
| 8 | Sello alfiler | 1 | PTFE |
| 9 | OR tenuta perno | 1 | FKM |
| 10 | Anillo de registro | 1 | AISI 304L (303) |
| 11 | Tirante | 4 | AISI 304L |
| 12 | Tuerca autobloqueante | 4 | AISI 304L |
| 13 | Contratuerca | 1 | AISI 303 |
