400150C CHAQUETA CALEFACTORA_JUNTA ESTÁNDAR_Agujeros roscados para UNI EN 1092-1

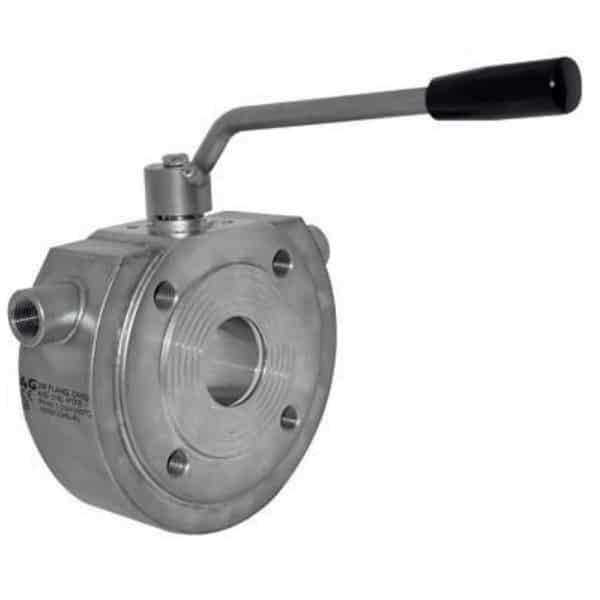

Válvula de bola de DOS vías CUERPO PLANO con CHAQUETA CALEFACTORA de barra
Organo de mando: Palanca de acero inoxidable
Conexión: Agujeros roscados para UNI EN 1092-1
Paso: Total
Material: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Tamaños: de DN15 a DN100
Sellos de junta: P.T.F.E. Virgen Modificado
Temperatura de funcionamiento: -20°C+170°C
A pedido:
Sistema antiestático ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Sellos de junta en:
PTFE cargado vidrio -20°C+170°C
PTFE cargado carbografito -20°C+180°C
PTFE cargado inox -20°C+200°C
UHMW Polietileno alta densidad -20°C+80°C
| DN | L | C | H | D | E | P | G | I | R | A | n° x M | PN | Kg | CÓDIGO AISI 304 | CÓDIGO AISI 316 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 35 | 125 | 85 | 90 | 140 | 114 | 1/4" | 1,5 | 45 | 65 | 4 x M12 | 40 | 1.667 | - | 400150C61410 |
| 20 | 38 | 125 | 100 | 100 | 154 | 125 | 3/8" | 1,5 | 58 | 75 | 4 x M12 | 40 | 2.34 | - | 400150C62010 |
| 25 | 42 | 170 | 105 | 105 | 154 | 129 | 3/8" | 2 | 68 | 85 | 4 x M12 | 40 | 2.66 | - | 400150C62610 |
| 32 | 50 | 240 | 120 | 130 | 192 | 154 | 1/2" | 2 | 78 | 100 | 4 x M16 | 40 | 5.0 | - | 400150C63010 |
| 40 | 60 | 240 | 125 | 140 | 204 | 168 | 1/2" | 3 | 88 | 110 | 4 x M16 | 40 | 6.5 | - | 400150C63410 3D |
| 50 | 72 | 240 | 135 | 150 | 223 | 190 | 1/2" | 3 | 102 | 125 | 4 x M16 | 40 | 8.71 | - | 400150C63810 3D |
| 65 | 95 | 260 | 145 | 180 | 230 | 210 | 1/2" | 3 | 122 | 145 | 4 x M16 | 16 | 15.93 | 400150C44410 | 400150C64410 |
| 80 | 118 | 300 | 150 | 200 | 244 | 230 | 1/2" | 3 | 138 | 160 | 8 x M16 | 16 | 23.21 | 400150C44810 | 400150C64810 |
| 100 | 152 | 330 | 165 | 220 | 260 | 245 | 1/2" | 3 | 158 | 180 | 8 x M16 | 16 | 40.6 | 400150C45410 | 400150C65410 |
| POSICIÓN | DENOMINACIÓN | PIEZAS | MATERIAL |
|---|---|---|---|
| 1 | Cuerpo | 1 | AISI 304L - AISI 316L |
| 2 | Bola | 1 | AISI 304L - AISI 316L |
| 3 | Contera | 1 | AISI 304L - AISI 316L |
| 4 | Alfiler | 1 | AISI 304L - AISI 316L |
| 5 | Sello bola | 2 | PTFE |
| 6 | Sello contera | 1 | PTFE |
| 7 | Sello alfiler | 1 | PTFE |
| 8 | Sello alfiler | 1 | PTFE |
| 9 | OR de junta alfier | 1 | FKM |
| 10 | Anillo de registro | 1 | AISI 304L (303) |
| 11 | Tuerca | 1 | AISI 304L |
| 12 | Palanca | 1 | AISI 304L |
| 13 | Tornillo | 1 | AISI 304L |
| 14 | Mango | 1 | DUROPLAST (PF) |
