606009 JUNTA ESTÁNDAR – ISO 228 H/M

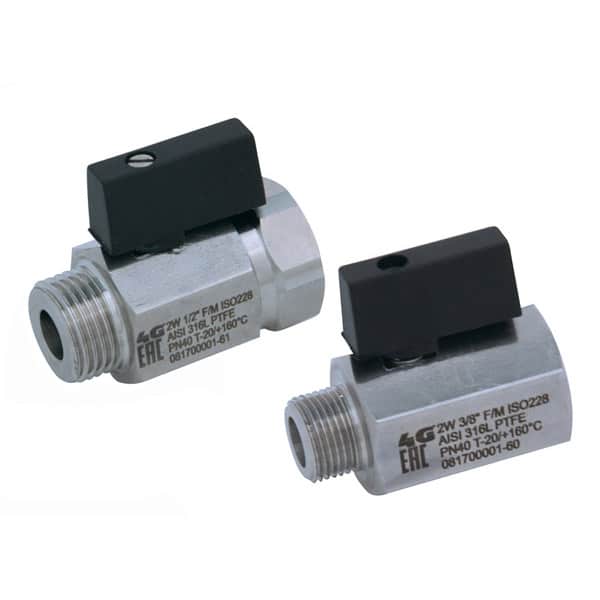

Válvula de bola DOS vías MIGNON
Organo de mando: Palanca de Nylon
Conexíon: ISO 228 rosca hembra/macho
Paso: Total y reducido
Material: Aisi 316L (1.4404)
Tamaños: de 1/4” a 1/2”
Sellos de junta: P.T.F.E. Virgen
Temperatura de funcionamiento: -20°C+160°C
Acabado externo: Brillante
A pedido:
M.O.C.A. CE 1935/2004
| G | DN | L | I | O | P | H | CH | PN | Kg. | CÓDIGO AISI 316 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 10 | 50 | 12 | 8 | 11 | 30 | 27 | 40 | 0,16 | 606009 60410 |
| 3/8" | 10 | 50 | 12 | 10 | 11 | 30 | 27 | 40 | 0,16 | 606009 60810 |
| 1/2" | 10 | 52 | 12 | 10 | 11 | 30 | 27 | 40 | 0,16 | 606009 61210 |
| POSICIÓN | DENOMINACIÓN | PIEZAS | MATERIAL |
|---|---|---|---|
| 1 | Cuerpo | 1 | AISI 316L |
| 2 | Bola | 1 | AISI 316L |
| 3 | Manga | 1 | AISI 316L |
| 4 | Alfiler | 1 | AISI 316L |
| 5 | Sello bola | 2 | PTFE |
| 6 | Sello manga | 1 | FKM (Viton) |
| 7 | Sello alfiler | 1 | PTFE |
| 8 | OR de junta alfier | 1 | FKM |
| 9 | Tornillo | 1 | AISI 304L |
| 10 | Palanca | 1 | Nylon |
