163025 INTEGRIERTE DICHTUNG_Eingangsanschluss Flansch UNI EN 1092 und Ausgangsanschluss Innengewinde DIN 11851

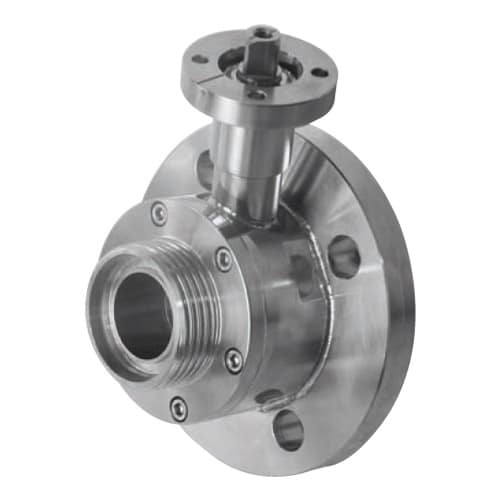

ZWEI WEGE Kugelhahn mit GENEIGTEM SPINDEL “INTEGRIERTE DICHTUNG”
Verwendung: Ventil für Tank
Antistatische Vorrichtung ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
Bedienelement: Flansch für Antrieb ISO 5211 – DIN 3337
Anschlüsse: Eingangsanschluss Flansch UNI EN 1092 und Ausgangsanschluss Innengewinde DIN 11851
Durchgang: Voll
Material: Aisi 316L (1.4404)
Abmessungen: von DN 40 bis DN125
Betriebsdruck: PN16
Dichtungen: Rein PTFE
Betriebstemperatur: -20°C+160°C
Oberflächenbehandlung: Poliert
Einschließlich Schrauben für Antriebmontage
Auf Anfrage:
M.O.C.A. CE 1935/2004
• MANUELL mit Hebelkit
• Gegenflansch für Tank

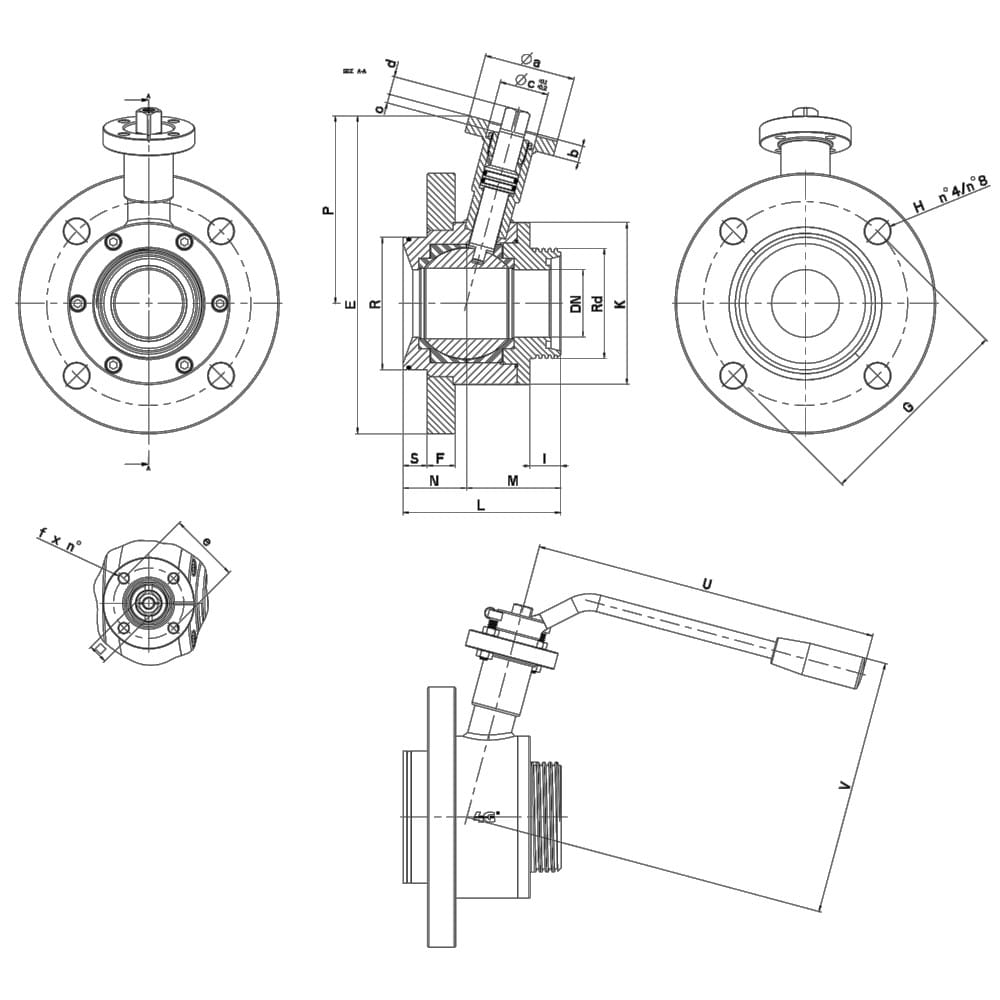

| Rd | DN-DIN 11851 | L | PN | N | M | S | F | I | Ø E (Flangia-DN) | Ø R | Ø G | Ø H x n° | Ø K | P | ISO 5211 | □ | Ø a | b | Ø e | Ø c x o | d | Ø f x n° | U | V | Nm | Kg | CODE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 x 1/6" | 40 | 108 | 16 | 45 | 63 | 17 | 20 | 22 | 165 (DN50) | 84 | 125 | 18 x 4 | 100 | 127 | F05 | 14 | 65 | 12 | 50 | 35 x 6 | 13 | 7 x 4 | 245 | 176 | 32 | 6,58 | 163025A63410 3D |
| 78 x 1/6" | 50 | 112 | 16 | 45 | 67 | 17 | 20 | 22 | 185 (DN65) | 94 | 145 | 18 x 4 | 115 | 133 | F05 | 14 | 65 | 12 | 50 | 35 x 6 | 13 | 7 x 4 | 245 | 182 | 37 | 8,15 | 163025A63810 3D |
| 95 x 1/6" | 65 | 134 | 16 | 53 | 81 | 17,5 | 20 | 25 | 200 (DN80) | 119 | 160 | 18 x 8 | 140 | 157 | F07 | 17 | 90 | 12 | 70 | 55 x 7 | 15 | 9 x 4 | 270 | 215 | 60 | 12,10 | 163025A64410 3D |
| 110 x 1/4" | 80 | 156 | 16 | 65 | 91 | 19,5 | 22 | 30 | 220 (DN100) | 138 | 180 | 18 x 8 | 155 | 168 | F07 | 17 | 90 | 12 | 70 | 55 x 7 | 15 | 9 x 4 | 300 | 227 | 75 | 16,17 | 163025A64810 3D |
| 130 x 1/4" | 100 | 172 | 16 | 75 | 97 | 27,5 | 22 | 33 | 250 (DN125) | 165 | 210 | 18 x 8 | 185 | 180 | F07 | 17 | 90 | 12 | 70 | 55 x 5 | 17 | 9 x 4 | 325 | 245 | 85 | 23,00 | 163025A65410 3D |
| 160 x 1/4" | 125 | 220 | 16 | 95 | 125 | 26,5 | 24 | 35,5 | 285 (DN150) | 190 | 240 | 22 x 8 | 230 | 205 | F10 | 22 | 120 | 12 | 102 | 70 x 5 | 19 | 11 x 4 | 481 | 287 | 130 | 38,90 | 163025A65810 3D |

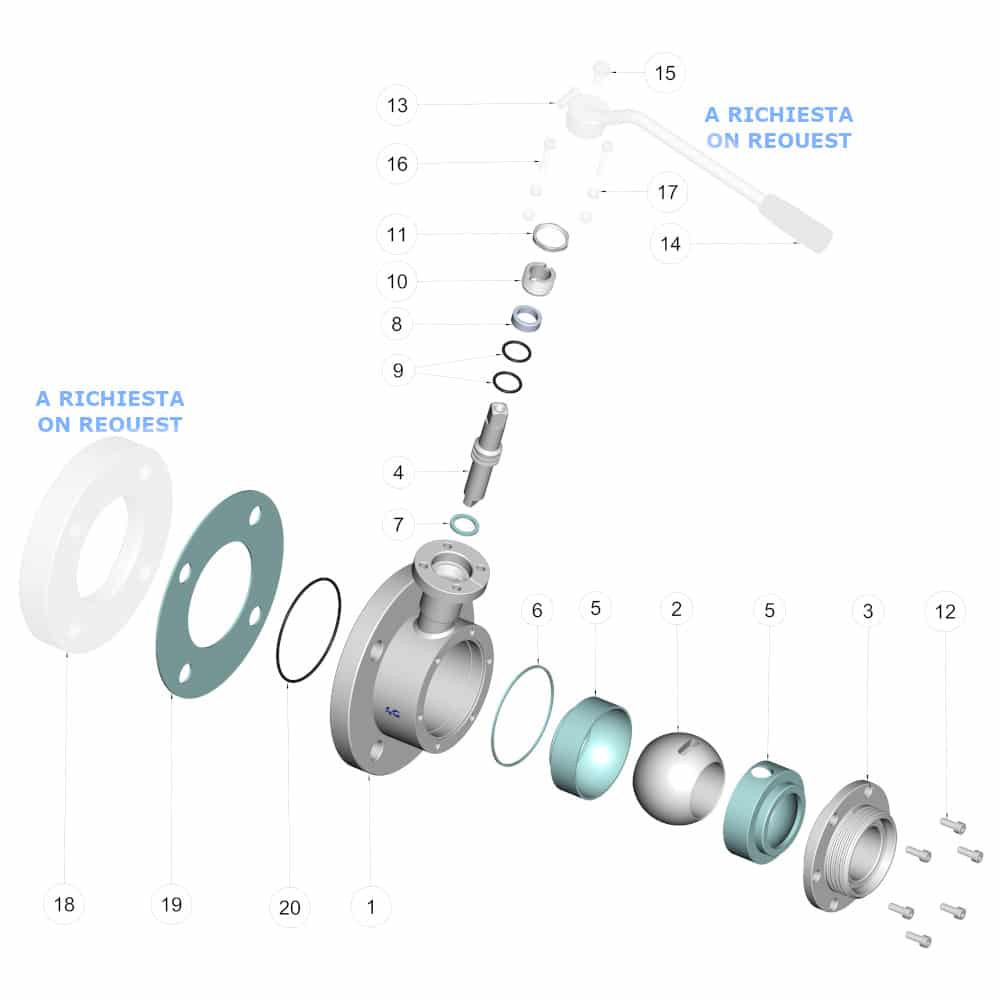

| POSITION | BEZEICHNUNG | STÜCKE | MATERIAL |
|---|---|---|---|
| 1 | Gehäuse | 1 | AISI 316L |
| 2 | Kugel | 1 | AISI 316L |
| 3 | Muffe | 1 | AISI 316L |
| 4 | Stift | 1 | AISI 316L |
| 5 | Kugeldichtungen | 2 | PTFE |
| 6 | Muffedichtung | 1 | PTFE |
| 7 | Stiftdichtung | 1 | PTFE |
| 8 | Stiftdichtung | 1 | PTFE |
| 9 | O-Ring di tenuta perno | 2 | FKM (a richiesta EPDM) |
| 10 | Registerring | 1 | AISI 304L (303) |
| 11 | Kontermutter | 1 | AISI 303 |
| 12 | Muffe Schrauben | 6 | AISI 304L |
| 13 | Hebel | 1 | AISI 304L |
| 14 | Griff | 1 | DUROPLAST (PF) |
| 15 | Hebel Schraube | 1 | AISI 304L |
| 16 | Hebelkonterschrauben | 2 | AISI 304L |
| 17 | Hebelkontermuttern | 4 | AISI 304L |
| 18 | Konterflansch | 1 | AISI 316L |
| 19 | Flanschdichtung | 1 | PTFE |
| 20 | O-Ring Controflangia | 1 | FKM (a richiesta EPDM) |
